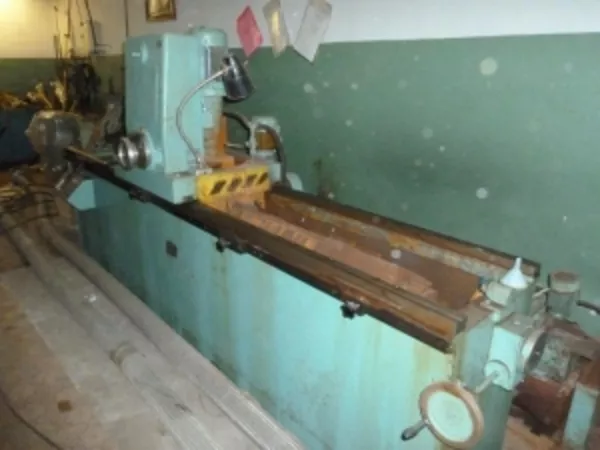

ТЧН 21-5 может применяться на мебельных, полиграфичских, деревообрабатывающих, фанерных,
спичечных, целлюлозобумажных производствах, в цехах древесных плит, в картонажных,
машиностроительных и строительных организациях.
Технические характеристики ТЧН 21-5:
Наибольшая длина затачиваемого ножа, мм 2120
Ширина затачиваемого ножа, мм 25 - 200
Толщина затачиваемого ножа, мм 3 - 25
Угол поворота стола, град 15 - 90
Частота вращения шпинделя шлифовальной
головки, об/мин
1420, 2840
Скорость продольной подачи шлифовального круга,
м/мин
2, 4, 6, 8, 12
Скорость вращения шлифовального круга, м/с 15, 30
Поперечная подача шлифовального круга на
двойной ход каретки, мм
0, 005 — 0, 04
Тип и размер шлифовального круга
по ГОСТ 2424-75
АЧ 200 х 80 х 76
24А 40Н М2-СМ2 7К6 35 м/с 1
кл. А
Головка внутришлифовальная
по СТП 77-74
1-100.250.000В
Размеры конца шлифовального шпинделя по ГОСТ
2323-76
- конусность 1 : 5
- диаметр, мм 32
- длина, мм 10
Мощность электродвигателя привода
шлифовального круга, кВт
2, 0 / 2, 5
Суммарная мощность всех электродвигателей, кВт 2, 72 / 3, 37
Габаритные размеры
(с приставным оборудованием), мм
3315 х 1020 х 1490
Масса полуавтомата
(с приставным оборудованием), кг
2200
